產品介紹

Product Introduction

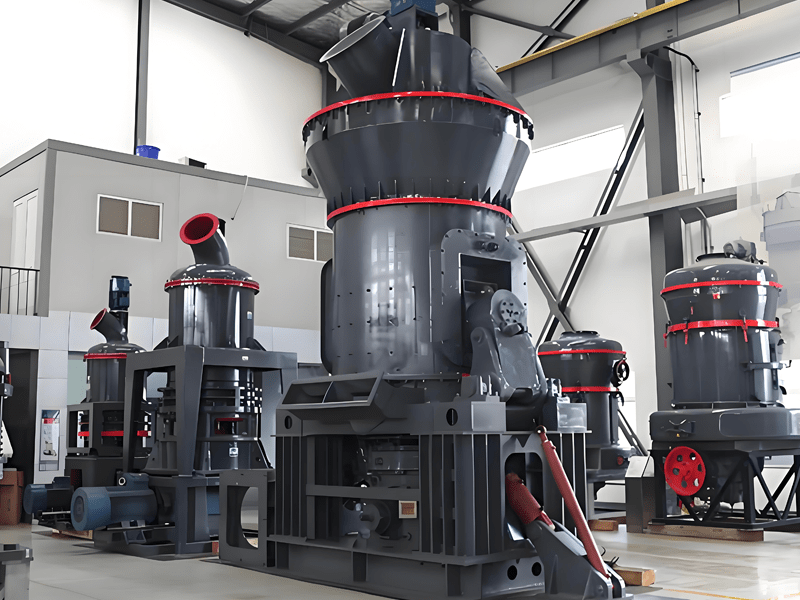

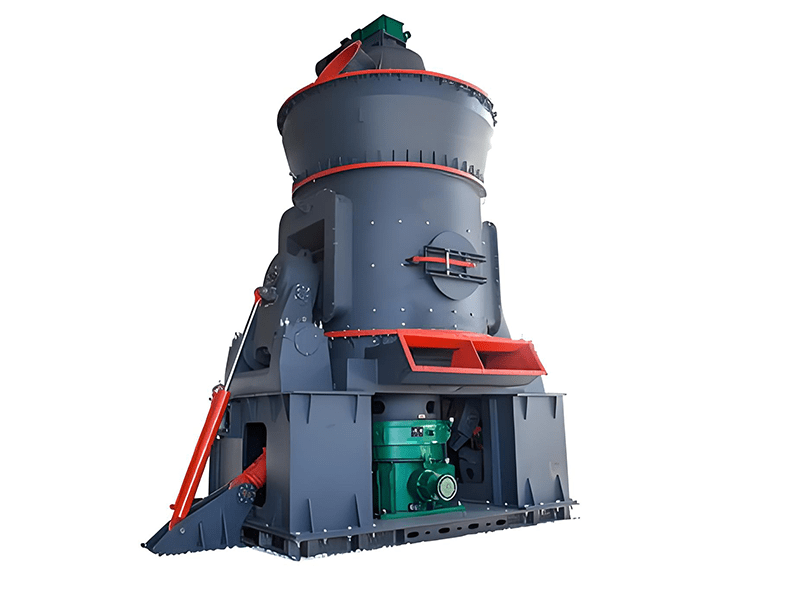

DM立式磨粉機

DM Vertical Mill

DM立式磨粉機是一種高效節能的粉磨設備，廣泛應用于水泥、電力、冶金、化工、非金屬礦等領域。其工作原理基于磨輥在磨盤上滾動和碾壓，將物料研磨成細粉。設備結構緊湊，占地面積小，能夠?qū)崿F(xiàn)粉磨、烘干和分級功能于一體，適用于大規模工業生產和細粉加工。

生產能力：20-240（t/h）
適用物料：水泥熟料、煤炭、石灰石、石膏、礦渣、石英石、膨潤土等。
應用領域：水泥、電力、冶金、化工、非金屬礦等領域。

產品特點

采用了先進的粉磨技術和優化的結構設計，立式磨粉機能夠在較低能耗的情況下實現高效的粉磨效果，顯著節約能源。

操作維護簡便

設備運行穩定，自動化程度高，操作方便，維護成本低。磨輥和磨盤等主要部件使用壽命長，減少了停機維護時間。

集成功能

設備集粉磨、烘干、分級和輸送于一體，能夠一次性完成多個工序，提高生產效率，簡化工藝流程。

占地面積小

立式磨粉機的結構緊湊，相比傳統磨粉設備，占地面積大大減少，節省了廠房空間和基礎建設成本。

工作原理

進料：物料通過進料裝置進入立式磨粉機的進料口，并均勻地分布在磨盤上。
研磨過程：磨盤在主軸的帶動下旋轉，物料在離心力的作用下移動到磨盤邊緣。多個磨輥在液壓裝置的作用下，對物料進行擠壓和碾磨，將其研磨成粉末。
分離與分級：經過研磨的物料在風機產生的氣流作用下被吹起，進入分級機進行分級。分級機根據物料粒度進行篩分，不合格的粗粉被重新送回磨盤進行再次研磨。
烘干功能：對于含水量較高的物料，磨粉機內的熱風會對其進行烘干。熱風來自熱風爐或窯尾廢氣，這樣可以在研磨過程中同時完成烘干作業。
成品收集：符合粒度要求的細粉隨氣流通過分級機，被收集到成品收集器中，通常采用旋風分離器和袋式除塵器進行收集。
循環與排放：氣流經過除塵裝置后被凈化，部分氣流循環使用，余氣通過排風機排出，確保環保和節能。

77%節約成本

99%效率提升

100%服務響應式

技術參數

型號	產量(t/h)	磨盤幾何直徑	磨盤軌跡直徑	原料水分(%)	生料細度(%)	生料水分(%)	主電機功率(kW)
DBGM1300	20-25	1870	1300	<10%	R0.08≤12%	≤1%	200
DBGM1500	26-34	2180	1500	<10%	R0.08≤12%	≤1%	280
DBGM1700	40-50	2400	1700	<10%	R0.08<12%	≤1%	400
DBGM1900	60-70	2680	1900	<10%	R0.08<12%	≤1%	500
DBGM2200	85-110	2900	2200	<10%	R0.08<14%	≤1%	800
DBGM2400	95-130	3140	2400	<10%	R0.08<14%	≤1%	900
DBGM2800	120-160	3300	2800	<10%	R0.08<14%	≤1%	1250
DBGM3400	190-240	4560	3400	<10%	R0.08<15%	≤1%	1800
注: 原料易磨性? 指數 ≤12kWh/t。

ZKRM煤粉立式磨機規格、技術參數表

型號	產量(t/h)	磨盤幾何直徑	磨盤軌跡直徑	最大喂料粒度	原煤水分(%)	煤粉細度(%.R0.08)	煤粉水分(%)	主電機功率(kW)
DBGM800M	5-8	1100	800	25	<10	5-12%	≤1%	110
DBGM1100M	7-12	1520	1100	25	<10	5-12%	≤1%	132
DBGM1300M	10-15	1870	1300	25	<10	5-12%	≤1%	185
DBGM1500M	16-22	2180	1500	30	<10	5-12%	≤1%	250
DBGM1700M	20-28	2400	1700	30	<10	5-12%	≤1%	315
DBGM1900M	26-35	2680	1900	35	<10	5-12%	≤1%	400
DBGM2200M	40-45	2900	2200	40	<10	5-12%	≤1%	500
注: 原煤哈氏可磨系數50-90。

ZKRM礦渣粉立磨機規格、技術參數表

規格型號	產量(t/h)	年產量(萬噸/年)	磨盤幾何直徑	磨盤軌跡直徑	最大喂料粒度	礦渣水分(%)	產品比表面積(m2/kg)	產品水分(%)	主電機功率(kW)
DBGM1500S	6-8	5	2180	1500	<50	<12	≥420	<1	280
DBGM1700S	10-12	8	2400	1700	<50	<12	≥420	<1	400
DBGM1900S	15-18	10	2680	1900	<50	<12	≥420	<1	500
DBGM2200S	25-28	15	2900	2200	<50	<12	≥420	<1	800
DBGM2400S	35-40	20	3140	2400	<50	<12	≥420	<1	1250
DBGM2800S	45-50	30-35	3300	2800	<50	<12	≥420	<1	1600

ZKRM重鈣粉立式磨機規格、技術參數表

規格型號	產量(t/h)	磨盤幾何直徑	磨盤軌跡直徑	最大喂料粒度	入磨物料水分(%)	產品細度	產品水分(%)	主電機功率(kW)
DBGM1100L	6-9	1520	1100	20	<5	325目（44μm） 90%通過	≤1%	132
DBGM1300L	12-13	1870	1300	25	<5		≤1%	200
DBGM1500L	14-20	2180	1500	35	<5		≤1%	280
DBGM1700L	18-25	2400	1700	35	<5		≤1%	355
DBGM1900L	25-30	2680	1900	40	<5		≤1%	450
DBGM2200L	30-40	2900	2200	40	<5		≤1%	560
DBGM2400L	40-50	3140	2400	40	<5		≤1%	710
DBGM2800L	50-55	3300	2800	45	<5		≤1%	900
